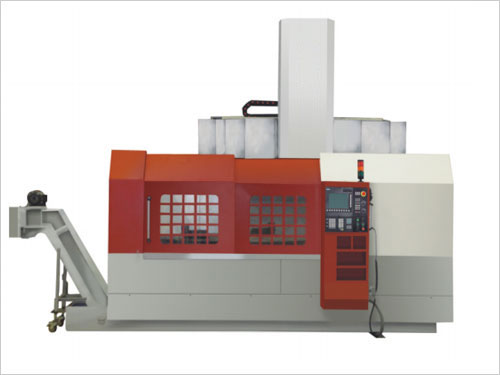

定梁數控立車
產品特點
- 這是一款高性價比的專用型的機床，由于取消了可以升降的橫梁機構，不僅減少了投資，還有利于提高機床精度級穩(wěn)定性，非常適用于工程機械回轉支承類扁平狀零件的大批量生產，主要特點有：
- 1、結構緊湊可靠
- 2、精度穩(wěn)定性好
- 3、維護簡單
- 4、剛性好
- 5、經濟性好
- 系統選擇及附加功能及配置選擇均與標準CK51系列機床相同。
規(guī)格參數
|
參數名稱
|
單位
|
CJK5712G
H/W |
CJK5716G
H/W |
GJK5720G
H/W |
CJK5725G
H/W |
GJK5731G
H/W |
||
|
車削直徑
|
mm
|
1250
|
1600
|
2000
|
2500
|
3150
|
||
|
工作臺直徑
|
mm
|
1000
|
1400
|
1800
|
2200
|
2800
|
||
|
工件高度H
|
mm
|
500/650/800
|
500/650/800
|
500/650/800
|
800/1000
|
800/1000
|
||
|
工件重量
|
t
|
5
|
8
|
10
|
12
|
16/25
|
||
|
刀架切削力
|
kn
|
20
|
25
|
30
|
35
|
40
|
||
|
工作臺扭矩
|
kn.m
|
17.5
|
25
|
32
|
50
|
63
|
||
|
工作臺轉速范圍(2/16級)
|
r/min
|
6.3-200
|
5-160
|
3.2-100
|
2-63
|
1.6-50
|
||
|
數控垂直刀架進給量級數
|
級Step
|
無級stepless
|
無級stepless
|
無級stepless
|
無級stepless
|
無級stepless
|
||
|
數控刀架進給量范圍
|
mm/min
|
0.1-500
|
0.1-500
|
0.1-500
|
0.1-500
|
0.1-500
|
||
|
垂直刀架垂直行程
|
mm
|
500
|
500
|
650
|
650
|
650
|
||
|
垂直刀架水平行程
|
mm
|
750
|
950
|
1200
|
1400
|
1700
|
||
|
垂直刀架快移速度
|
mm/min
|
3000
|
3000
|
3000
|
3000
|
3000
|
||
|
刀桿截面尺寸（寬*高)
|
mm
|
40*40
|
40*40
|
40*40
|
40*40
|
40*40
|
||
|
主電動機功率
|
Kw
|
22
|
30
|
37
|
37
|
55
|
||
|
數控系統
|
SIEMENS/FANUC
|
|||||||
|
機床重量
|
t
|
8
|
12
|
18
|
24
|
28
|
||
|
備注
|
1、本款機床的各項參數可根據用戶的技術要求協商定 2、回轉直徑2500以下工作臺為滾動導軌，3150為動靜壓或恒流靜壓導軌 |
|||||||
